动画

在 SceneV 编辑器中，动画功能可以让静态的组态图变得生动直观。动画主要分为两大类：连线动画和图形动画。

连线动画

连线动画主要用于模拟管道内介质（如水、油、电、气等）的流动效果，直观展示系统的运行状态。

• 动画类型：
  • 水流：模拟液体充满管道并连续流动的效果，常用于水管、油管。
  • 水珠流动：模拟断续的水珠在管道中流动。
  • 圆点：简单的圆点沿轨迹移动，适用于信号传输或抽象流向。
  • 箭头：箭头沿连线路径移动，明确指示介质的流向。
  • 水滴：拟物化的水滴形状沿管道流动。

图形动画

图形动画用于让节点图元产生动态变化，常用于报警提示或设备运行状态展示。

• 基础动画类型：
  • 闪烁：图元透明度或亮度交替变化，常用于报警或故障提示。
  • 缩放：图元大小进行周期性放大缩小，模拟“呼吸”或“心跳”效果。
  • 旋转：图元围绕中心点顺时针旋转，常用于风机、泵叶轮的运行展示。
  • 逆向旋转：图元围绕中心点逆时针旋转。
  • 上下跳动：图元在垂直方向上往复位移。
  • 左右跳动：图元在水平方向上往复位移。
  • 反转：图元进行翻转效果。

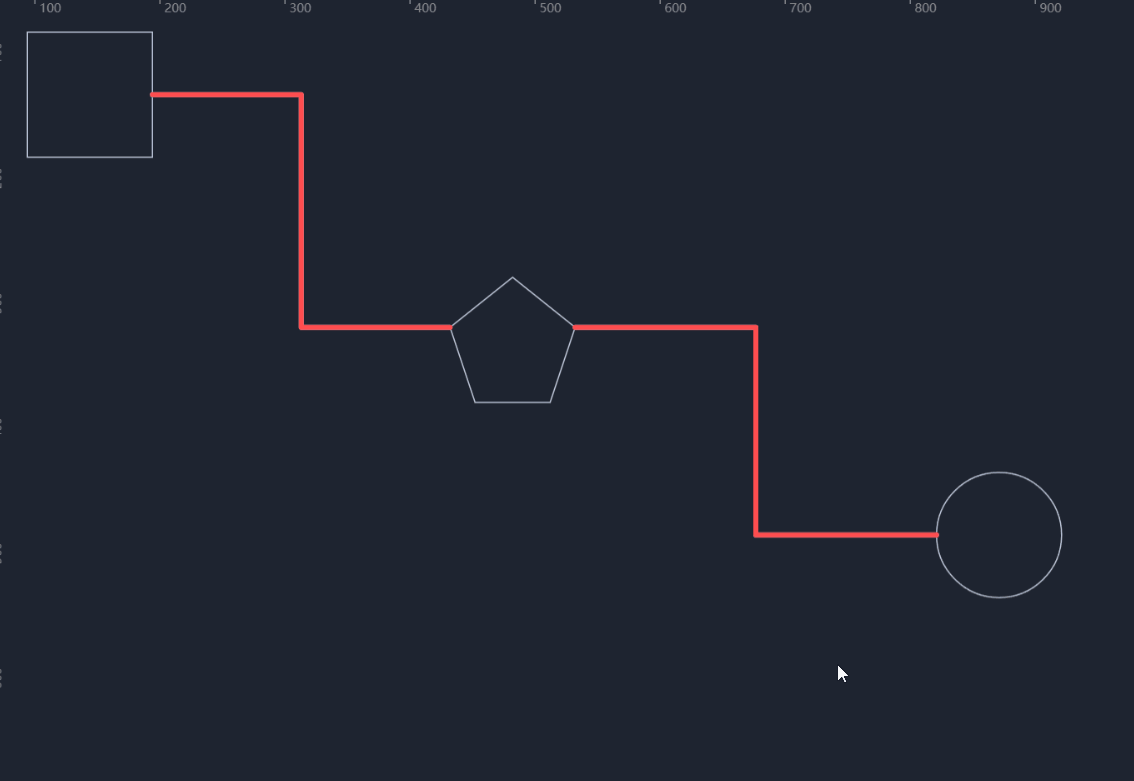

动画按顺序播放

通过配置，可以让一组动画图元按照顺序依次执行。

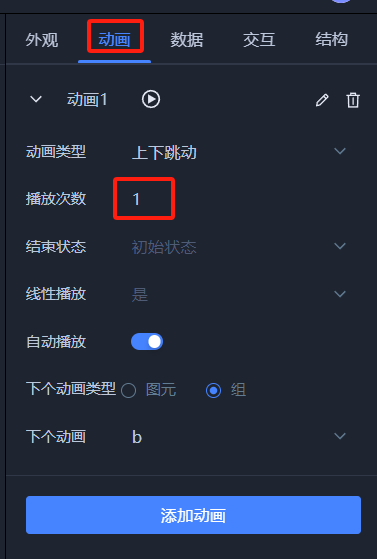

1. 配置单个动画

首先给每个图元都配置动画。

注意：这里的动画播放次数一定要配置为有限个（例如 1 次）。如果配置为无限循环，动画将一直执行，无法触发下一个动画。

2. 指定下一个动画

在动画配置中，“下一个动画”选项选择下一个要执行的图元。这里可以是图元 ID，也可以是图元分组（Tag）。

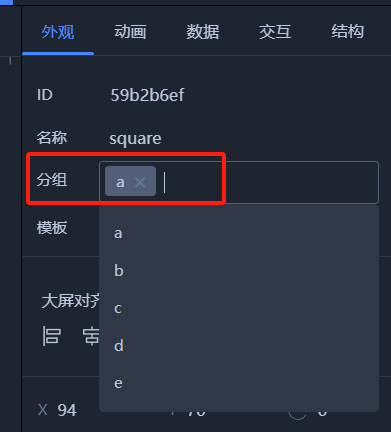

3. 使用分组简化流程

如果画布中的图元较多，建议给每个图元设置一个分组（在外观面板中设置）。 可以使用简单的编号（如 a, b, c, d...）作为分组名称，这样在选择“下一个动画”时，可以直接按照预定的顺序选择分组，操作更加便捷。
