关于 SceneV
1. 什么是 SceneV？
SceneV（Scene Visual）是一个强大的低代码数据可视化开发平台，基于 Meta2D 图形引擎构建，专为工业组态和数据可视化大屏设计而打造。它让用户能够通过直观的拖拽操作，零代码或低代码方式快速构建专业级的可视化应用。
数据大屏

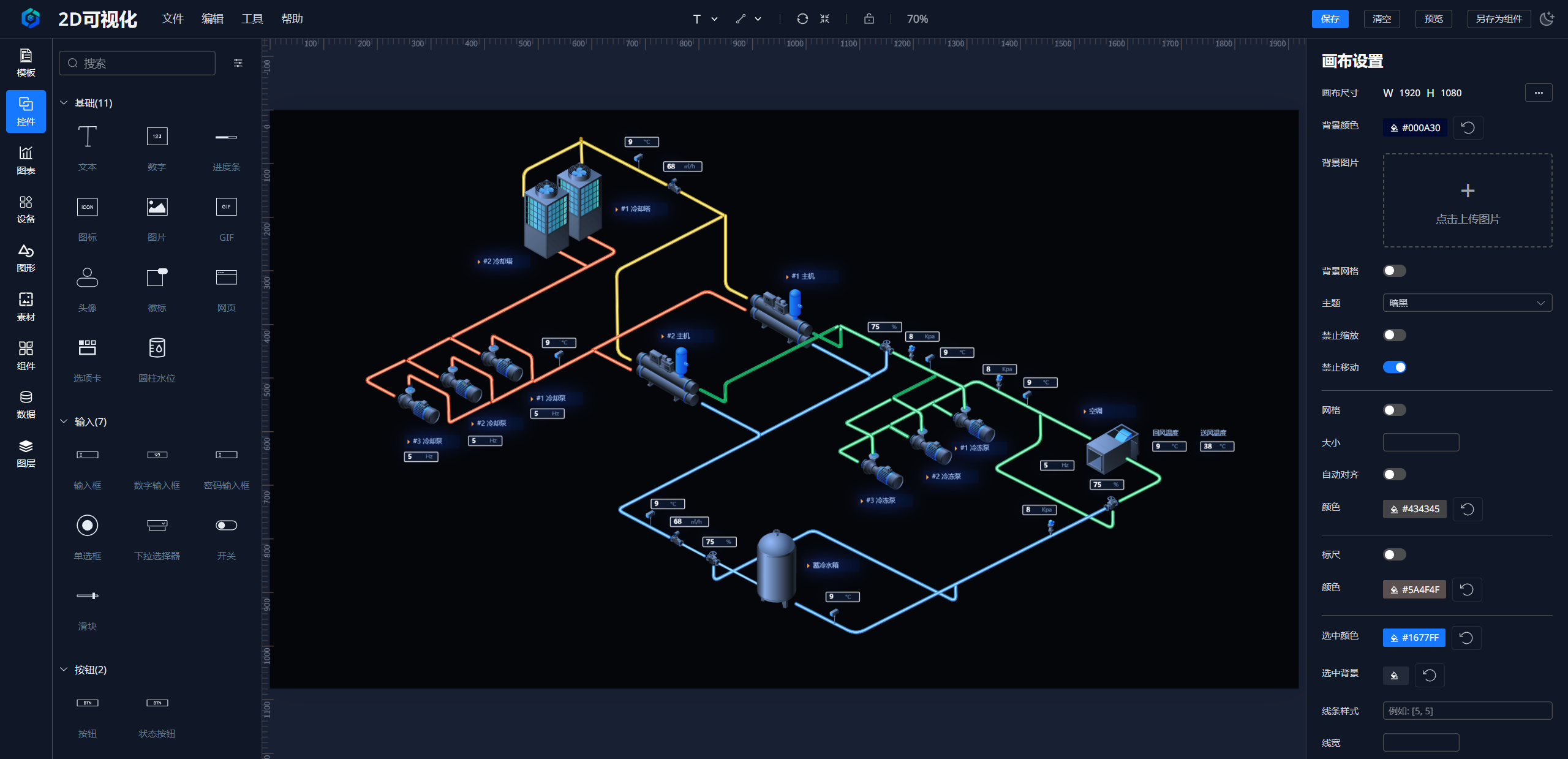

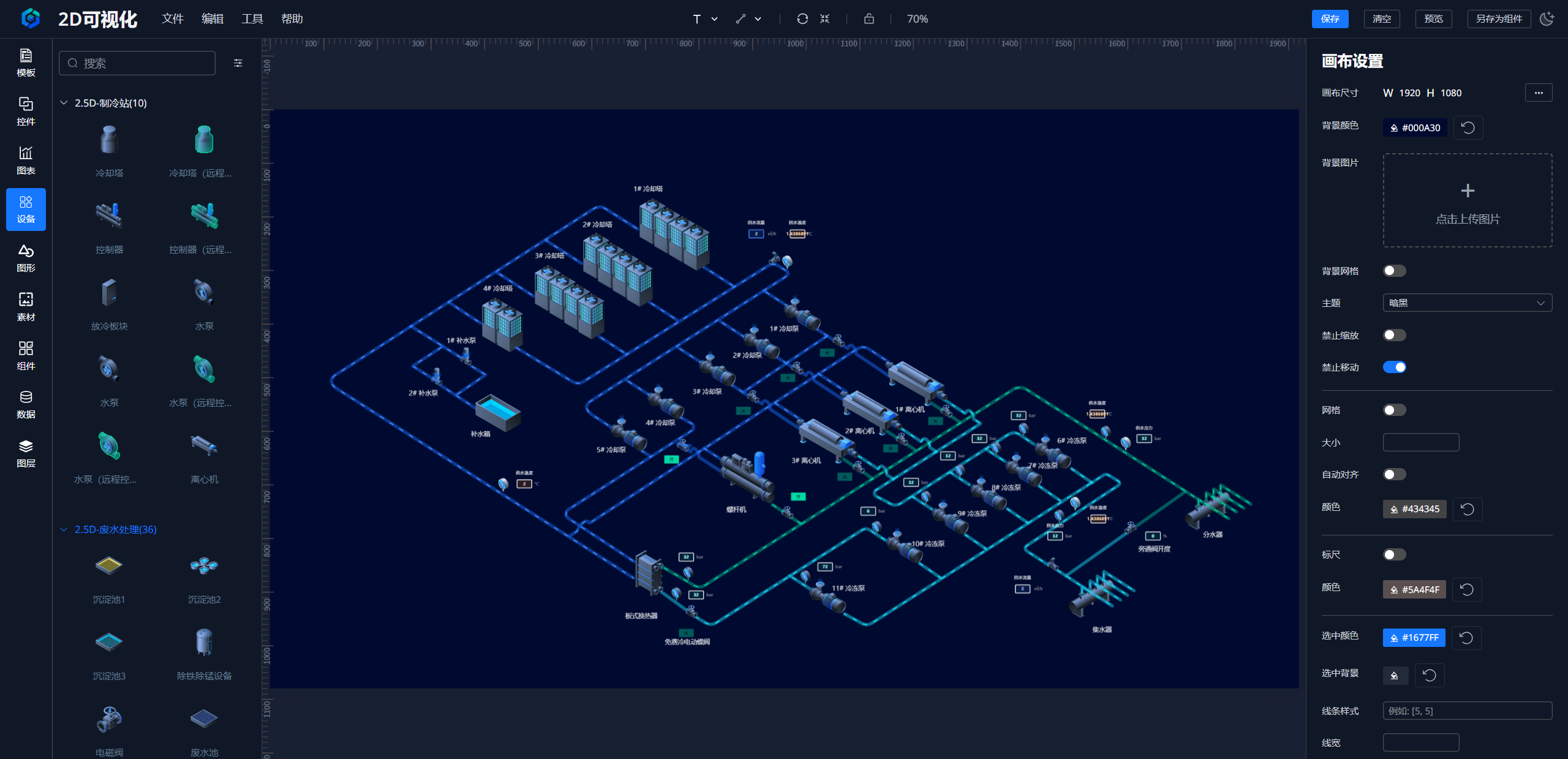

工业组态图
2. 快速搭建数据大屏
3. ThingsBoard 数据对接
4. 核心功能
- 开箱即用：丰富的组件库和模板，快速搭建专业可视化界面
- 零代码开发：无需编写复杂代码，通过配置即可实现复杂交互效果
- 多数据源支持：无缝集成 ThingsBoard、HTTP、 MQTT、WebSocket 等多种数据源
- 实时数据展示：支持动态数据绑定和实时更新，满足监控大屏需求
- 响应式设计：自动适配不同屏幕尺寸，确保在各种设备上完美展示
- 高性能渲染：基于 Canvas 的高性能渲染引擎，支持万级数据点流畅展示
- 无缝对接
ThingsBoard：通过websocket实时接入 ThingsBoard 设备数据。
5. 工业级组态图支持
- 专业场景适配：内置多类型工业组态图形，适配 SCADA、MES、能源监控等典型工业场景。
- 动态效果：支持在地图上标注设备位置、连线表示通信关系，并可添加动态路径动画，模拟物流或数据流向。
6. 多端适配能力
- 🌐 跨浏览器支持：Chrome、Firefox、Edge、Safari 等主流浏览器
- 📲 移动端适配：完美支持移动端 webview 方式访问
- 🖥️ 全平台覆盖：手机、平板、PC、大屏等多端展示
7. 强大的扩展能力
组件库扩展：
- 控件扩展：支持自定义控件开发
- 图表扩展：可集成各类图表库
- 图形扩展：支持自定义图形绘制
- 图元扩展：可扩展基础图元类型
- 模板扩展：支持自定义模板保存与复用
数据显示扩展：
- 条件显示：根据数据条件动态显示/隐藏元素
- 数据格式化：自定义数据显示格式
- 自定义函数：支持JavaScript函数扩展数据处理
交互事件扩展：
- 系统消息：内置消息系统扩展
- 自定义消息：支持业务消息定义
- 生命周期Hook：提供完整生命周期钩子
- 系统接口：开放核心系统接口
智能算法扩展：
- 自定义拖拽算法：实现特殊拖拽行为
- 连线算法：支持自定义连线路径计算
- 布局算法：可扩展的自动布局算法
动画扩展：
- 逐帧动画：支持节点逐帧动画定义
- 算法动画：基于数学公式的动画效果
- 交互动画：用户交互触发的动画效果
排版扩展：
- 布局算法：支持自定义排版布局
- 响应式布局：自适应不同屏幕尺寸
- 栅格系统：灵活的网格布局支持
8. 技术路线
- 前端框架：采用主流的 Vite + Vue3 + Element Plus
- 底层技术：Canvas
- 消息通信：支持 WebSocket、MQTT、HTTP、ThingsBoard
- 浏览器支持：Chrome、Firefox、Edge 等现代浏览器
- API 设计：遵循 RESTful API 设计规范
- 多端适配：支持浏览器和移动端访问
- 部署方式：支持离线部署，可在线/离线更新
9. 性能测试
绘图性能测试
| 节点数 | 图片数 | 动画数 | 测试结果 |
|---|---|---|---|
| 20000 | 0 | 0 | 使用流畅 |
| 10000 | 0 | 100 | 使用流畅 |
| 2000 | 0 | 1000 | 使用流畅 |
| 2000 | 10 | 0 | 使用流畅 |
| 500 | 300 | 0 | 略有卡顿 |
实时数据刷新性能
| 数据点数量 | 刷新时间 |
|---|---|
| 1000 | 30ms |
| 2000 | 40-50ms |
10. 使用场景
TIP
适用于任何需要将实时数据与图形化界面结合的场景。
- 物联网数字可视化：实时展示物联网设备数据，实现设备状态监控与数据可视化分析
- 工业智能制造组态：构建智能工厂的可视化控制系统，实现生产流程的数字化管理
- 触摸屏端UI：为工业触摸屏设备定制直观易用的操作界面
- 工控可视化：工业控制系统的可视化监控，实现设备状态实时展示与远程控制
- 零代码Web应用：无需编程，通过拖拽方式快速构建专业级Web应用
- 智慧工厂：监控产线设备状态、能耗、良品率等
- 城市物联网：监控摄像头、环境传感器，利用热力图展示空气质量等
- 能源管理：显示电网负荷、光伏发电量，并设置报警阈值
- 教育科研：帮助学生快速搭建实验数据可视化界面
