项目集成 ​

方式一：集成预览器（包集成） ​

此方式仅集成预览器功能，适用于不需要设计器，仅需在项目中进行展示的场景。

集成步骤 ​

1. 设计与导出 ​

在 在线编辑器 中进行组态设计。设计完成后，将数据导出为 JSON 格式。

2. 代码集成 ​

请按照以下步骤完成预览器的集成。

2.1 资源准备 ​

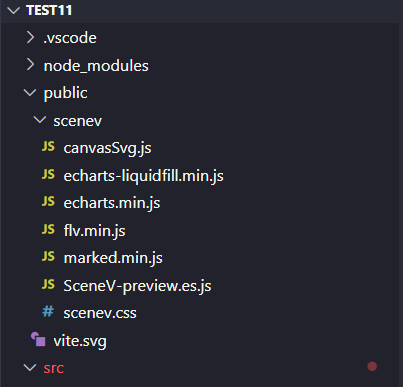

下载预览器组件包并将解压后的 scenev 文件夹放置在项目的 public 目录下。

TIP

提取码通过群公告或者联系作者获取

SceneV Preview
2.2 安装依赖 ​

项目依赖 Element Plus，请根据您的包管理器执行安装命令：

bash
npm install element-plus --save
bash
yarn add element-plus
bash
pnpm install element-plus
2.3 全局注册 ​

在 main.ts 中全局引入 Element Plus

typescript
import { createApp } from "vue";
import App from "./App.vue";

// 引入 Element Plus
import ElementPlus from "element-plus";
import "element-plus/dist/index.css";

const app = createApp(App);

app.use(ElementPlus).mount("#app");
2.4 引入全局资源 ​

在项目的入口文件 index.html 的 <head> 标签中引入必要的依赖文件：

html
<!doctype html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <link rel="icon" type="image/svg+xml" href="/vite.svg" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>SceneV Project</title>

    <!-- 引入的依赖文件 -->
    <script src="/scenev/canvasSvg.js"></script>
    <script defer src="/scenev/marked.min.js"></script>
    <!--必须引入echarts.min.js-->
    <script defer src="/scenev/echarts.min.js"></script>
    <script defer src="/scenev/echarts-liquidfill.min.js"></script>
    <script src="/scenev/flv.min.js"></script>
    <script src="/script/html2canvas.js"></script>
  </head>
  <body>
    <div id="app"></div>
    <script type="module" src="/src/main.ts"></script>
  </body>
</html>
2.5 组件调用 ​

在 Vue 组件中引入 Preview 组件及样式，并传入 JSON 数据与授权码。

示例：通过 import 引入 JSON 文件

vue
<template>
  <div style="width: 100%; height: 100%;">
    <Preview :json="scenevJson" :licenseCode="licenseCode" />
  </div>
</template>

<script setup>
import { ref } from "vue";
import { Preview } from "/public/scenev/SceneV-preview.es.js";
import "/public/scenev/scenev.css";
import json from "../assets/scenev.json"; // 从JSON文件放置的位置引入

const scenevJson = JSON.stringify(json);
const licenseCode = ref(""); // 填入获取到的授权码
</script>

获取授权 ​

仅集成预览器需要授权码 licenseCode 才能正常使用，提供以下授权模式：

  • 免费试用 (7天)

    • 获取方式: 通过QQ群公告免费领取。 加入交流群
    • 说明: 功能齐全的试用版本，有效期7天。

  • 永久授权

方式二：集成设计器（包集成） ​

此方式通过集成打包后的设计器以及预览器文件，在项目中直接引入即可使用。

集成步骤 ​

1. 资源准备 ​

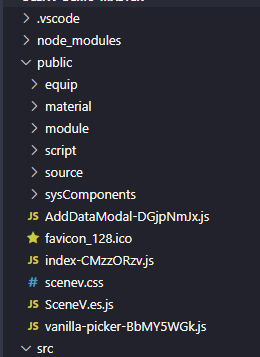

下载设计器依赖文件并将解压后的 scenev 文件放置在项目的 public/script 目录下（参考预览器集成截图）。

TIP

提取码通过群公告或者联系作者获取

2. 引入全局资源 ​

在项目的入口文件 index.html 的 <head> 标签中引入必要的依赖文件：

html
<!doctype html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <link rel="icon" type="image/svg+xml" href="/vite.svg" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>SceneV Project</title>

    <!-- 引入资源 -->
    <link href="/script/font.css" rel="stylesheet" />
    <script src="/script/iconfont_1.js"></script>
    <script src="/script/iconfont_2.js"></script>
  </head>
  <body>
    <div id="app"></div>
    <script type="module" src="/src/main.ts"></script>

    <script src="/script/canvasSvg.js"></script>
    <script defer src="/script/marked.min.js"></script>
    <script defer src="/script/echarts.min.js"></script>
    <script defer src="/script/echarts-liquidfill.min.js"></script>
    <script src="/script/flv.min.js"></script>
    <script src="/script/html2canvas.js"></script>
  </body>
</html>

3. 安装依赖 ​

项目依赖 Element Plus、Arco Design Vue、VueUse 和 Monaco Editor，请根据您的包管理器执行安装命令：

bash
npm install element-plus @arco-design/web-vue @vueuse/core monaco-editor --save
bash
yarn add element-plus @arco-design/web-vue @vueuse/core monaco-editor
bash
pnpm install element-plus @arco-design/web-vue @vueuse/core monaco-editor

4. 全局注册 ​

在 main.ts 中全局引入 Element Plus 和 Arco Design Vue：

typescript
import { createApp } from "vue";
import App from "./App.vue";

// 引入 Element Plus
import ElementPlus from "element-plus";
import "element-plus/dist/index.css";
import "element-plus/theme-chalk/dark/css-vars.css";
import "/public/scenev-vue3.css";

// 引入 Arco Design Vue
import ArcoVue from "@arco-design/web-vue";
import "@arco-design/web-vue/dist/arco.css";

const app = createApp(App);

app.use(ElementPlus);
app.use(ArcoVue);
app.mount("#app");

5. 包引入 ​

将设计器和预览器的包放入项目中，通过路径访问导出设计器、预览器

vue
<template>
  <div style="width: 100%; height: 100%;">
    <Editor
      :theme="theme"
      :json="json"
      :licenseCode="licenseCode"
      @saveJson="onSaveJson"
      @changeTheme="handleChangeTheme"
    />
  </div>
</template>

<script setup>
import { ref } from "vue";
import { Editor } from "/public/SceneV.es.js";

const theme = ref(""); // 填入获取到的授权码
const json = ref(); // 用于回显，初始值为空
const licenseCode = ref(""); // 填入获取到的授权码

const handleChangeTheme = (theme) => {};

const onSaveJson = (json) => {};
</script>

3. 获取授权 ​

设计器预览器需要授权码 licenseCode 才能正常使用，提供以下授权模式：

  • 按年授权

    • 获取方式: 联系作者
    • 费用与更新: 使用期限一年，到期需要重新购买授权。

  • 永久授权

方式三：源码购买 ​

此方式为源码购买，您将获得包含设计器和预览器的完整项目源代码，支持深度定制和二次开发。

联系作者 咨询和购买源码。
